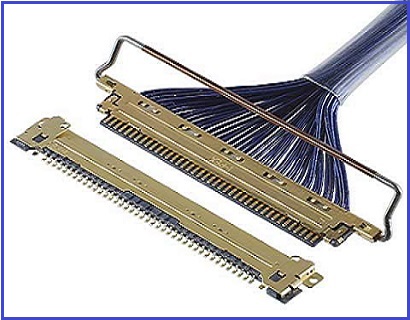

兼容/替代I-PEX|爱沛|I-PEX连接器|20455-030E-66

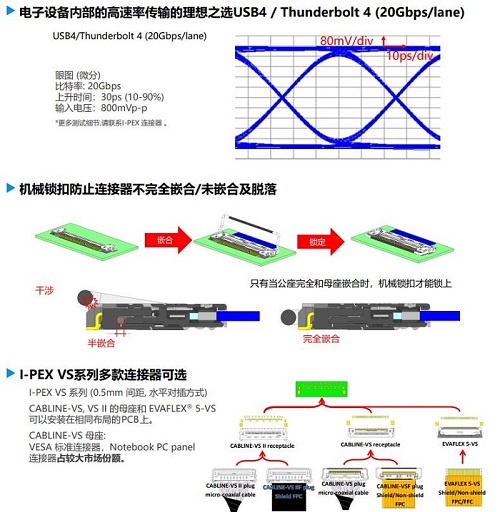

极细同轴线连接器是一款：电子设备内部的高速率传输的理想之选USB4 / Thunderbolt 4
(20Gbps/lane);机械锁扣防止连接器不完全嵌合/未嵌合及脱落;I-PEX
VS系列多款连接器可选;接点间距(mm):0.500;Height:1.10 Max (1.00 Nom.) ,可提供Pin数:20 30 40
50;极细同轴线(AWG):#36 #38 #40 #42 #44 #46;Discrete Cable (AWG):#32 #34 #36
#38 #39 #40 #42 #44 #46;嵌合类型:水平.【国际电子产品网提供兼容I-PEX|20455-030E-66 极细同轴线连接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品相关规格与参数：
| 嵌合类型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 1.10 Max(1.00 Nom.) |
| Depth | 5.80 mm |
| Width Formula | 7.55+(0.5*?p)mm |
| Pin count | 20,30,40,50 |
| Micro-Coaxial Cable (AWG) | #36,#38,#40,#42,#44,#46 |
| Discrete Cable (AWG) | #32,#34,#36,#38,#39,#40,#42,#44,#46 |
| Current rating | 0.1A AC/DC [AWG #44] per contact/up to 50 contacts 0.24A AC/DC [AWG #42] per contact/up to 50 contacts 0.3A AC/DC [AWG #40] per contact/up to 50 contacts 0.5A AC/DC [AWG #38] per contact/up to 14 contacts 0.8A AC/DC [AWG #36] per contact/up to 10 contacts 1.0A AC/DC [AWG #34] per contact/up to 6 contacts 1.0A AC/DC [AWG #32] per contact/up to 6 contacts |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards |
| Full shielding (ZenShield®) | No |
| Mechanical lock | Yes |
------------------------------------------------------------------------------------------------
2、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代I-PEX|爱沛|I-PEX连接器|CABLINE®-VS系列连接器 极细同轴线连接器产品料号/型号清单：
| 20455-030E-66 | 20455-040E-66 | 20455-050E-76 |
------------------------------------------------------------------------------------------------
4、极细同轴线连接器-提供兼容I-PEX|20455-030E-66
极细同轴线连接器替代品 此产品销售商：
国际电子产品网--代理销售提供【极细同轴线连接器-提供兼容I-PEX|20455-030E-66 极细同轴线连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、国际电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
