I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束是由I-PEX公司生产的：窄型，坚固，垂直插拔，水平出线，能够承受较大电流（AWG#34） 间距0.4 mm，耐高温，耐高湿型可选，CABLINE®-SS/20373系列的极细同轴线连接器与极细同轴线(AWG):#38 #40 #42 #44 #46组合而成的线束.
1、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片：
窄型，坚固，垂直插拔，水平出线，能够承受较大电流（AWG#34） 间距0.4 mm，耐高温，耐高湿型可选
窄小型设计适于穿孔，电源供电用途用更大可配合AWG#34线缆使用
独特W-Point双触点设计，实现高接触可靠性
耐高温/高湿度(高压灭菌)可选
接点间距(mm): 0.400
Height: 1.85 Max (1.65 Nom.) ,
可提供Pin数: 10 14 20 30 32 35 40 50
极细同轴线(AWG): #38 #40 #42 #44 #46
嵌合类型: 垂直
2、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的连接器 料号/型号清单：
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 10 | 20380-R10T-06 | |
| 14 | 20380-R14T-06 | ||
| 20 | 20380-R20T-06 | ||
| 30 | 20380-R30T-06 | ||
| 32 | 20380-R32T-06 | ||
| 35 | 20380-R35T-06 | ||
| 40 | 20380-R40T-16 | ||
| 50 | 20380-R50T-16 | ||
| Plug parts | PLUG HOUSING | 10 | 20373-R10T-06 |
| 14 | 20373-R14T-06 | ||
| 20 | 20373-R20T-06 | ||
| 30 | 20373-R30T-06 | ||
| 32 | 20373-R32T-06 | ||
| 35 | 20373-R35T-06 | ||
| 40 | 20373-R40T-06 | ||
| 50 | 20373-R50T-06 | ||
| PLUG METAL COVER | 10 | 2182-010-03 | |
| 14 | 2182-014-03 | ||
| 20 | 2182-020-03 | ||
| 30 | 2182-030-03 | ||
| 32 | 2182-032-03 | ||
| 35 | 2182-035-03 | ||
| 40 | 2182-040-04 | ||
| 50 | 2182-050-04 | ||
| RECEPTACLE | 10 | 20374-R10E-31 | |
| 14 | 20374-R14E-31 | ||
| 20 | 20374-R20E-31 | ||
| 30 | 20374-R30E-31 | ||
| 32 | 20374-R32E-31 | ||
| 35 | 20374-R35E-31 | ||
| 40 | 20374-R40E-31 | ||
| 50 | 20374-R50E-31 | ||
3、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：
4、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:
4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。
其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

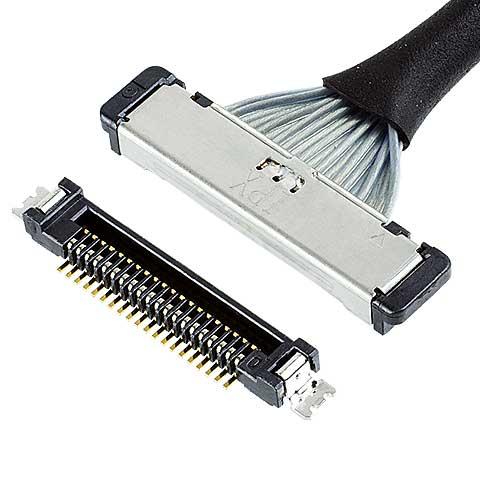

5、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)：
