生产I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束

I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束是由I-PEX公司生产的：供电用途更大支持搭载AWG#32电子线，支持eDP HBR2 (5.4 Gbps/lane),多点接地抗噪设计，垂直插拔方式，0.5 mm 间距, 极细同轴线连接器与极细同轴线(AWG):#36 #38 #40 #42 #44 #46组合而成的线束.

1、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片：

供电用途更大支持搭载AWG#32电子线，支持eDP HBR2 (5.4 Gbps/lane),多点接地抗噪设计，垂直插拔方式，0.5 mm 间距, 极细同轴线连接器
供电用途更大支持搭载AWG#32电子线
可同时焊接不同尺寸的极细同轴线和电子线
多点接地设计，有效屏蔽电磁波干扰
接点间距(mm): 0.500
Height: 2.40 Max (2.20 Nom.) ,
可提供Pin数: 30 40 50
极细同轴线(AWG): #36 #38 #40 #42 #44 #46
嵌合类型: 垂直

2、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束所使用的连接器 料号/型号清单：

3、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：

4、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

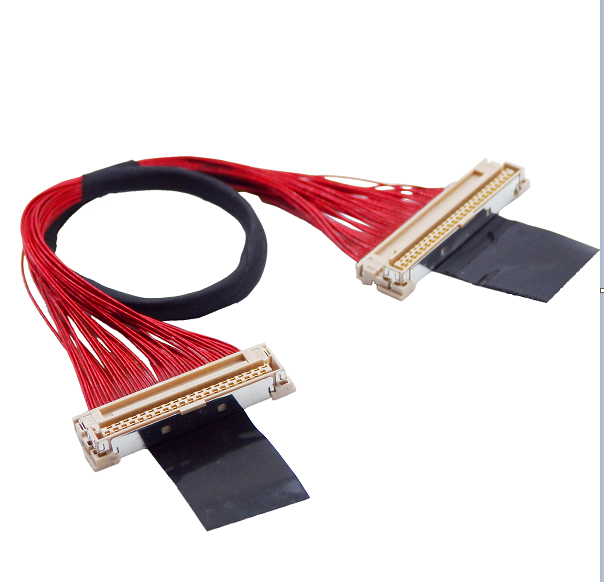

5、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)：

---------------------------------------------------------------------------------------------------

6、日本I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束 此产品生产/销售商：

国际电子产品网-生产/销售【I-PEX|FPL II/20438系列|30P/40P/50P极细同轴线束】以及【所使用的连接器】 料号/型号清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
