生产HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束

分类：线束线缆产品 2022-08-29

专业代理销售提供:连接器|线束|线缆产品

HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束由HRS公司生产的：1mm引脚间距，线对板连接器，支持LVDS信号的细线同轴连接器与极细同轴线(AWG):#36 #38 #40 #42 #44 #46组合而成的线束.

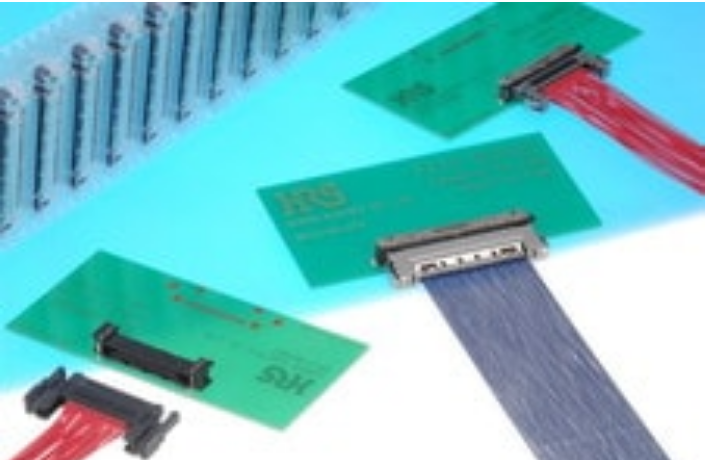

1、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束所使用的连接器规格与特点及图片：

1mm引脚间距，线对板连接器，支持LVDS信号
1. 节省空间
2. 等长传输线
3. 各种包含或者未包含屏蔽的结构让设计更加灵活，成本更低
4. 自校准以及自导向
5. 安全及完全插拔设计
6. FX15S屏蔽性能良好（加强）
7. 通过无铅认证


2、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束所使用的连接器料号/型号清单：

产品名称	系列ID	连接器类型	PIN数	安装间距	插拔次数	适合电线类型	适合电线尺寸(AWG)Min.	适合电线尺寸(AWG)Max.
FX15S-31S-0.5SH(11)	FX15
FX15-2830PCFB	FX15	端子			50	离散线	30	28
FX15-3032PCFA	FX15	端子			50	离散线	32	30
FX15-3032PCFB	FX15	端子			50	离散线	32	30
FX15-3032PCFB(01)	FX15	端子			50	离散线	32	30
FX15-31P-C	FX15	插头	31	0.5 mm		离散线
FX15-31S-0.5SV	FX15	插座	31	0.5 mm	50
FX15-31S-0.5SV(30)	FX15	插座	31	0.5 mm	50
FX15M-21P-C	FX15	插头	21	0.5 mm		离散线
FX15M-21S-0.5SH	FX15	插座	21	0.5 mm	50
FX15M-21S-0.5SH(30)	FX15	插座	21	0.5 mm	50
FX15M-31P-C	FX15	插头	31	0.5 mm		离散线
FX15M-31S-0.5SH	FX15	插座	31	0.5 mm	50
FX15M-31S-0.5SH(30)	FX15	插座	31	0.5 mm	50
FX15S-31P-C	FX15	插头	31	0.5 mm		离散线
FX15S-31S-0.5SH	FX15	插座	31	0.5 mm	50
FX15S-31S-0.5SH(30)	FX15	插座	31	0.5 mm	50
FX15S-41P-0.5SD	FX15	插头	41	0.5 mm	50	细线同轴电缆	40	36
FX15S-41P-C	FX15	插头	41	0.5 mm		离散线
FX15S-41P-GND	FX15	其他
FX15S-41S-0.5SH	FX15	插座	41	0.5 mm	50
FX15S-51P-0.5SD	FX15	插头	51	0.5 mm	50	细线同轴电缆	40	36
FX15S-51P-C	FX15	插头	51	0.5 mm		离散线
FX15S-51P-GND	FX15	其他
FX15S-51P-GND(A)	FX15	其他
FX15S-51S-0.5SH	FX15	插座	51	0.5 mm	50
FX15SC-41S-0.5SH	FX15	插座	41	0.5 mm	50
FX15SC-41S-0.5SH(30)	FX15	插座	41	0.5 mm	50
FX15SC-41S-0.5SV	FX15	插座	41	0.5 mm	50
FX15SC-41S-0.5SV(30)	FX15	插座	41	0.5 mm	50
FX15SC-51S-0.5SH	FX15	插座	51	0.5 mm	50
FX15SC-51S-0.5SH(30)	FX15	插座	51	0.5 mm	50
FX15SC-51S-0.5SV	FX15	插座	51	0.5 mm	50
FX15SC-51S-0.5SV(30)	FX15	插座	51	0.5 mm	50
FX15SW-31P-C	FX15	插头	31	0.5 mm		离散线

3、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束所使用的极细同轴线结构/线径示意参考图：

4、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束生产工艺流程简述：
线束准备的主要过程:
8 - Gif_A.gif

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

9_A sc.jpg

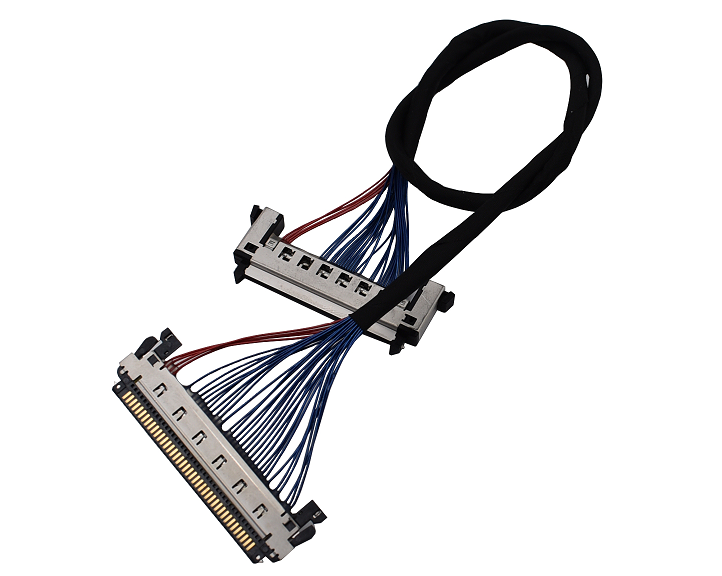

5、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束产品实物图片(图片仅供参考)：


---------------------------------------------------------------------------------------------------

6、日本HRS|Hirose|广濑|FX15系列|21P/31P/41P/51P极细同轴线束此产品生产/销售商：

尹经理

手机: +86 18013280527
电话: +86 512 36851680
邮箱: Yin_Hua@jkfconn.com
Whatsapp: 18013280527
QQ: 3085856605
Skype: Yin_hua001
地址: 江苏省昆山市玉山镇北门路3199号

王先生

手机: +86 18013280587
电话: +86 512 36851680
邮箱: Wang_Biao@jkfconn.com
Whatsapp: 18013280587
QQ: 3992791741
Skype: wangbiao398
地址: 江苏省昆山市张浦镇永燃路2号
