同轴线缆的基本理论有哪些?

分类:知识库

专业代理销售提供:连接器|线束|线缆产品

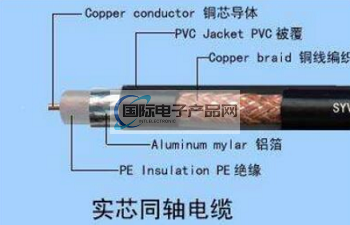

同轴电缆可能是最常见、最基本、最容易理解的电缆。所谓同轴是由两个导体组成,两个导体之间将由绝缘材料分隔开。中心导体和外部导体(或导体)配置将形成同心同轴圆柱体。同轴电缆基本上用于从一个地方向另一个地方传输电能或信号,或用来连接诸如发射机和天线的信号源和负载,主要按照其阻抗或RG类型进行识别和分类;例如:75Ω同轴电缆或RG-6类型。


-------------------------------------------------------------------------------------------------
一.同轴线缆的基本理论有哪些?
1.中心导体可能由不同的材料和构造方式组成。大多数普通构造包括实心或7线导体。实心导体用于性、不经常处理或柔性要求低的应用,而绞合导体则用于柔性电缆应用。普通材料包括铜、镀锡或镀银铜、铜包钢或铜包铝。铜板用来加强连接器的可焊性或把腐蚀降到更低。由于一种被称为表面效应的现象,铜包材料可能被用于更高频率的应用中。
2.绝缘或介电材料用来隔离导体。绝缘材料必须在各种频率范围内具备稳定的电气特征(介电常数和介电损耗因素)。最常见的材料是聚乙烯(PE)、发泡聚乙烯(YFPE)、聚丙烯(PP)、氟化乙丙烯(FEP)和聚四氟乙烯(PETE)。
3.外部导体主要是由众多较小的铝质或铜制导体组合而成。这些导体相互交织,围绕介电中心形成一个编织网。对于频率更高的应用,通常会增加第二个编织网或铝箔以带来改善衰减和屏蔽效果。
4.护套材料是针对低档环境的一层保护物,也可用来加强电缆的整体阻燃特性。典型材料包括聚氯乙烯(PVC)、PE、FEP和聚偏氟乙稀(PVDF)。


-------------------------------------------------------------------------------------------------
